Erdung der Steckdose prüfen – in Sekunden
Erdungslaken, Erdungsmatten und Erdungsstecker werden über den Schutzleiter der Steckdose mit der Erde verbunden. Ist der Schutzleiter nicht angeschlossen oder unterbrochen, besteht keine Verbindung. Mit dem Steckdosentester sehen Sie vorher, ob die Steckdose geerdet ist – passend zum Erdungsstecker und zum Erdungslaken.
So prüfen Sie die Steckdose
- Tester in die Steckdose stecken.
- Die drei LEDs ablesen und mit der Tabelle unten (oder auf dem Gerät) vergleichen.
- Tester wieder herausziehen.

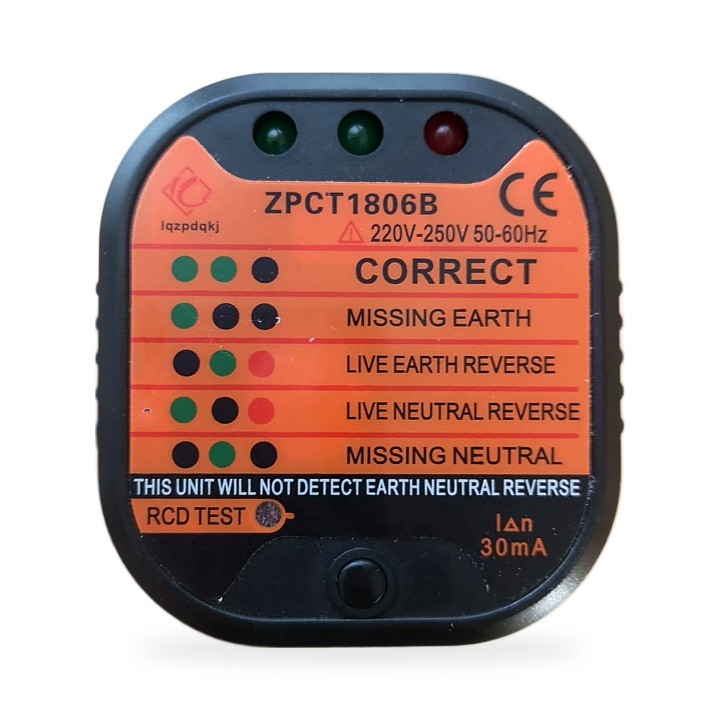

Die Anzeigen
| LED 1 |
LED 2 |
LED 3 |
Bedeutung |
| ● |
● |
○ |
Korrekt angeschlossen |
| ● |
○ |
○ |
Schutzleiter (Erde) fehlt |
| ○ |
● |
● |
Phase und Schutzleiter vertauscht |
| ● |
○ |
● |
Phase und Neutralleiter vertauscht |
| ○ |
● |
○ |
Neutralleiter fehlt |
LED 1 ist die linke LED, wenn die Beschriftung lesbar vor Ihnen liegt.
Wichtig zu wissen
- Schuko-Steckdosen sind nicht gepolt: Je nachdem, wie herum der Tester steckt, zeigt er „Phase und Neutralleiter vertauscht“. Bei Schuko ist das kein Fehler der Installation.
- Der Tester erkennt keine Vertauschung von Neutralleiter und Schutzleiter und misst nicht den Erdungswiderstand.
- Er ersetzt nicht die Prüfung durch eine Elektrofachkraft. Zeigt er einen Fehler, lassen Sie die Steckdose von einer Elektrofachkraft prüfen.
FI-Test (30 mA)
Die Taste „RCD TEST“ erzeugt einen kleinen Fehlerstrom. Ein funktionierender FI-Schutzschalter (30 mA) löst dabei aus, und der Stromkreis ist stromlos. Drücken Sie die Taste nur bewusst: Alle Geräte an diesem Stromkreis gehen aus, z. B. Computer oder Kühlschrank. Danach den FI-Schalter im Sicherungskasten wieder einschalten. Löst er nicht aus, lassen Sie die Anlage von einer Elektrofachkraft prüfen.
Technische Daten
- Typ: ZPCT1806B
- Nennspannung: 220–250 V AC, 50–60 Hz
- FI-Prüfstrom: 30 mA (IΔn)
- Anzeige: 3 LEDs

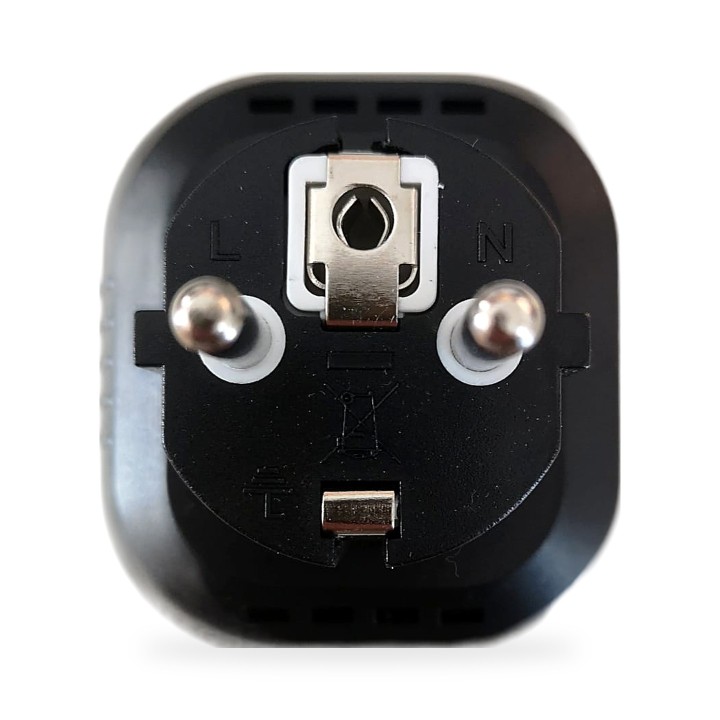

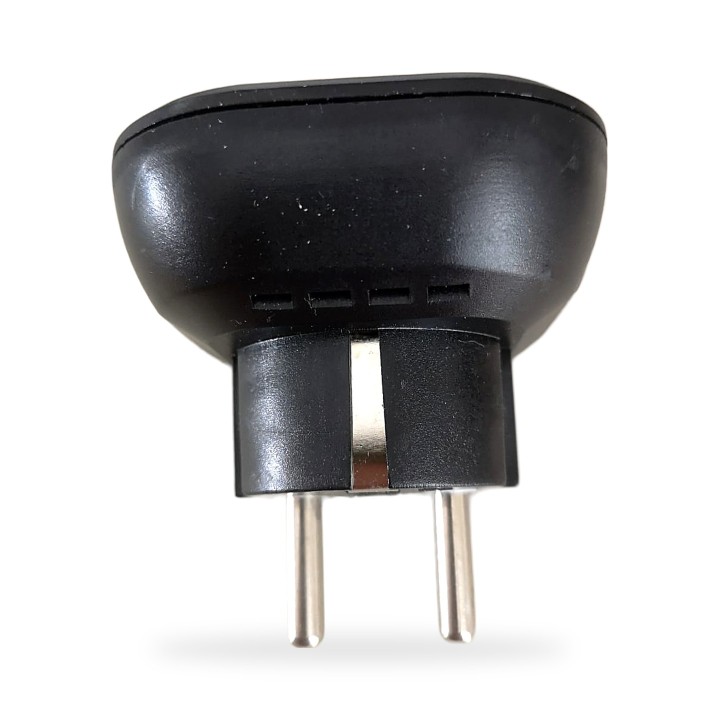

- Stecker: Schutzkontakt mit Öffnung für Erdungsstift (Typ E/F)
Lieferumfang
- 1 Steckdosentester ZPCT1806B
- Kurzanleitung (DE, CS, IT, EN)
Sicherheitshinweise
- Nur an Steckdosen mit 220–250 V Wechselspannung verwenden.
- Nicht verwenden, wenn Gehäuse oder Stecker beschädigt sind. Nicht öffnen.
- Nur in trockenen Innenräumen verwenden.
- Von Kindern fernhalten.
Entsorgung
Elektrogeräte gehören nicht in den Hausmüll (Symbol durchgestrichene Mülltonne). Bitte geben Sie das Gerät bei einer Sammelstelle für Elektroaltgeräte ab.
Hersteller und Importeur
Marke: lqzpdqkj, Typ ZPCT1806B. Importeur: R. V. Eckert (Valeacell), Šmeralova 212, 742 58 Příbor, Tschechien, +420 704 140 211, info@valeacell.com
