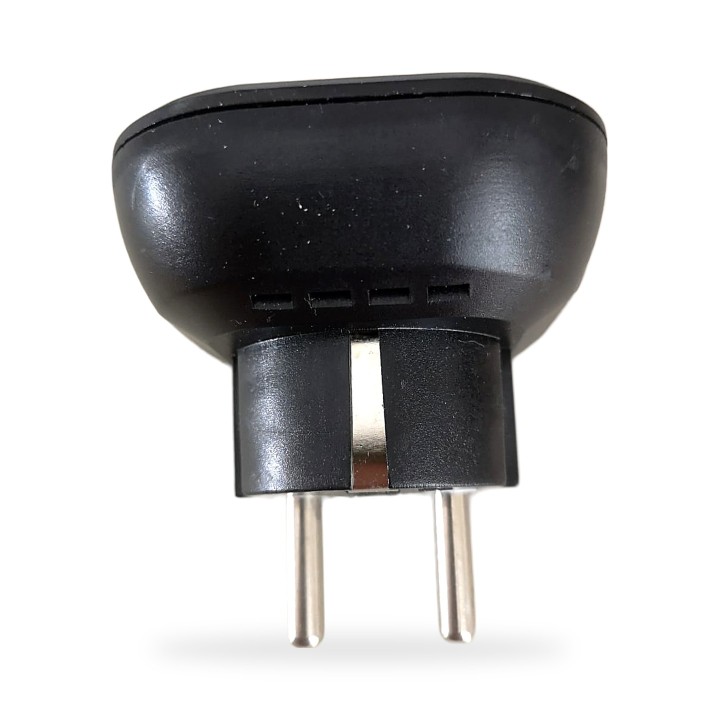

Verifica la messa a terra della presa – in pochi secondi
Lenzuola, tappetini e spine per il grounding si collegano a terra tramite il conduttore di protezione della presa. Se il conduttore di protezione non è collegato o è interrotto, il collegamento non c'è. Il tester per prese Le mostra prima se la presa è collegata a terra – ideale insieme alla spina di messa a terra e al lenzuolo con messa a terra.
Come verificare la presa
- Inserire il tester nella presa.
- Leggere i tre LED e confrontarli con la tabella qui sotto (o sull'apparecchio).
- Estrarre il tester.

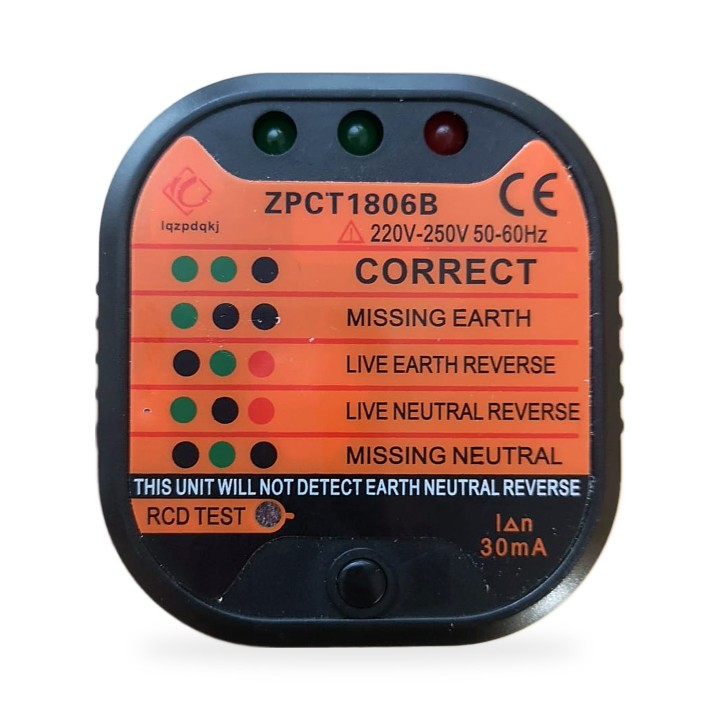

Le indicazioni
| LED 1 |
LED 2 |
LED 3 |
Significato |
| ● |
● |
○ |
Cablaggio corretto |
| ● |
○ |
○ |
Manca il conduttore di protezione (terra) |
| ○ |
● |
● |
Fase e terra invertite |
| ● |
○ |
● |
Fase e neutro invertiti |
| ○ |
● |
○ |
Manca il neutro |
Il LED 1 è quello a sinistra, con la scritta leggibile davanti a Lei.
Da sapere
- Le prese Schuko non sono polarizzate: a seconda di come viene inserito il tester, compare „fase e neutro invertiti“. Con le prese Schuko non si tratta di un difetto dell'impianto.
- Il tester non rileva l'inversione tra neutro e terra e non misura la resistenza di terra.
- Non sostituisce la verifica da parte di un elettricista qualificato. Se indica un difetto, faccia controllare la presa da un elettricista.
- La spina entra nelle prese Schuko e tipo E. Per le prese italiane tipo L serve un adattatore idoneo con collegamento di terra.
Test del differenziale (30 mA)
Il tasto „RCD TEST“ genera una piccola corrente di dispersione. Un interruttore differenziale da 30 mA funzionante scatta e il circuito resta senza corrente. Premere il tasto solo consapevolmente: tutti gli apparecchi su questo circuito si spengono, ad es. computer o frigorifero. Poi riarmare il differenziale nel quadro elettrico. Se non scatta, faccia controllare l'impianto da un elettricista.
Dati tecnici
- Tipo: ZPCT1806B
- Tensione nominale: 220–250 V AC, 50–60 Hz
- Corrente di prova differenziale: 30 mA (IΔn)
- Indicazione: 3 LED

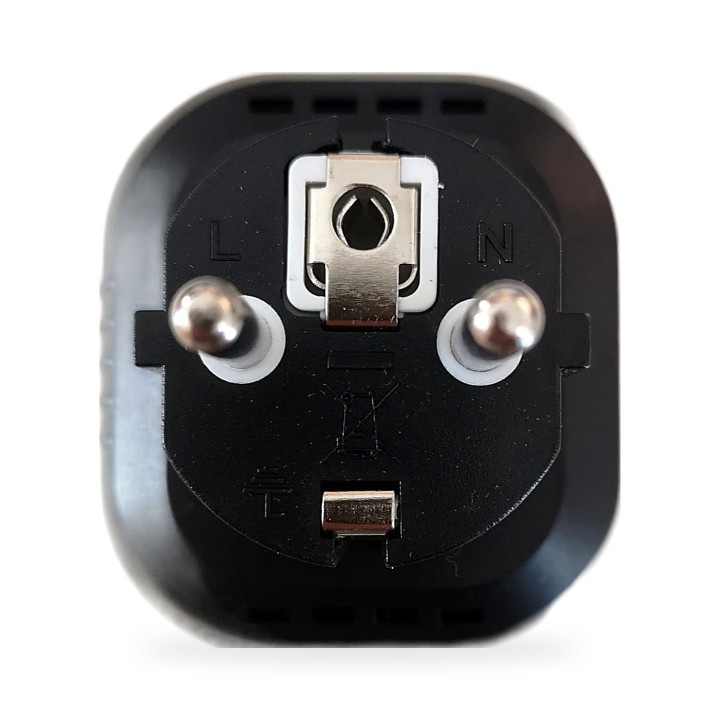

- Spina: Schuko con foro per spinotto di terra (tipo E/F)
Contenuto della confezione
- 1 tester per prese ZPCT1806B
- Guida rapida (DE, CS, IT, EN)
Avvertenze di sicurezza
- Utilizzare solo su prese a 220–250 V in corrente alternata.
- Non utilizzare se l'involucro o la spina sono danneggiati. Non aprire.
- Utilizzare solo in ambienti interni asciutti.
- Tenere lontano dalla portata dei bambini.
Smaltimento
Le apparecchiature elettriche non vanno smaltite con i rifiuti domestici (simbolo del cassonetto barrato). Consegni l'apparecchio a un centro di raccolta RAEE.
Produttore e importatore
Marchio: lqzpdqkj, tipo ZPCT1806B. Importatore: R. V. Eckert (Valeacell), Šmeralova 212, 742 58 Příbor, Repubblica Ceca, +420 704 140 211, info@valeacell.com
