Kontrola uzemnění zásuvky – během několika sekund
Uzemňovací prostěradla, podložky a zástrčky se se zemí spojují přes ochranný vodič zásuvky. Pokud ochranný vodič není připojen nebo je přerušen, spojení neexistuje. Zásuvkový tester vám předem ukáže, zda je zásuvka uzemněná – hodí se k uzemňovací zástrčce a k uzemňovacímu prostěradlu.
Jak zásuvku zkontrolovat
- Zasuňte tester do zásuvky.
- Odečtěte tři LED a porovnejte je s tabulkou níže (nebo na přístroji).
- Tester opět vytáhněte.

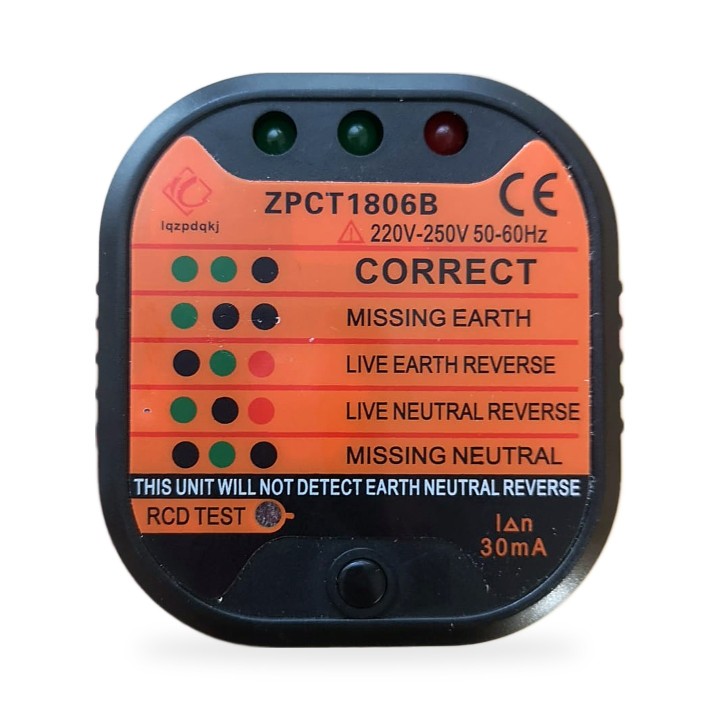

Indikace
| LED 1 |
LED 2 |
LED 3 |
Význam |
| ● |
● |
○ |
Správně zapojeno |
| ● |
○ |
○ |
Chybí ochranný vodič (uzemnění) |
| ○ |
● |
● |
Záměna fáze a ochranného vodiče |
| ● |
○ |
● |
Záměna fáze a nulového vodiče |
| ○ |
● |
○ |
Chybí nulový vodič |
LED 1 je levá LED, když máte popis před sebou čitelně.
Důležité
- U zásuvek Schuko (bez kolíku) závisí indikace „záměna fáze a nulového vodiče“ na tom, jak tester zasunete – nejde o chybu instalace. U zásuvek s kolíkem (typ E) nechte tuto indikaci posoudit elektrikářem.
- Tester nerozpozná záměnu nulového a ochranného vodiče a neměří zemní odpor.
- Nenahrazuje revizi provedenou elektrikářem. Pokud ukáže chybu, nechte zásuvku zkontrolovat elektrikářem.
Test proudového chrániče (30 mA)
Tlačítko „RCD TEST“ vytvoří malý reziduální proud. Funkční proudový chránič 30 mA přitom vypne a obvod je bez napětí. Tlačítko stiskněte jen záměrně: všechny spotřebiče v tomto obvodu se vypnou, např. počítač nebo lednice. Poté chránič v rozvaděči opět zapněte. Pokud nevypne, nechte instalaci zkontrolovat elektrikářem.
Technické údaje
- Typ: ZPCT1806B
- Jmenovité napětí: 220–250 V AC, 50–60 Hz
- Zkušební proud chrániče: 30 mA (IΔn)
- Indikace: 3 LED

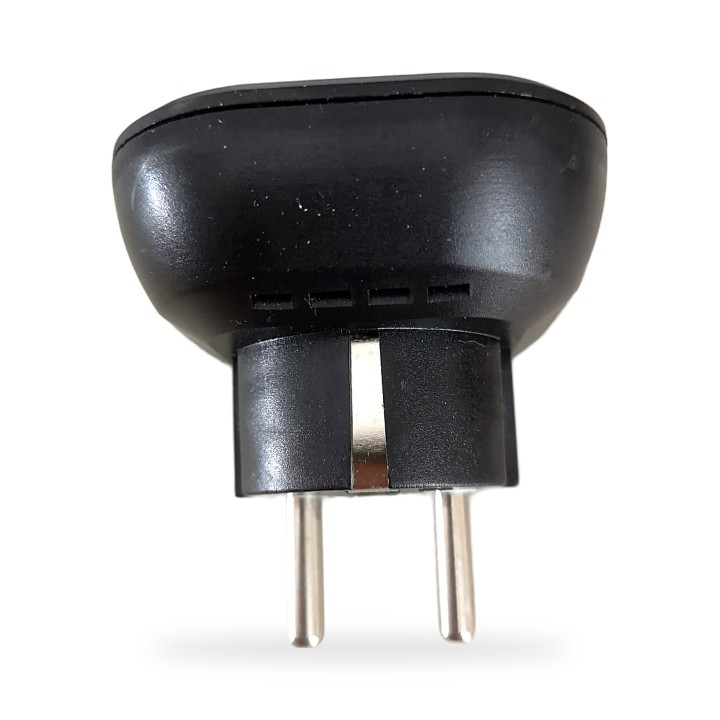

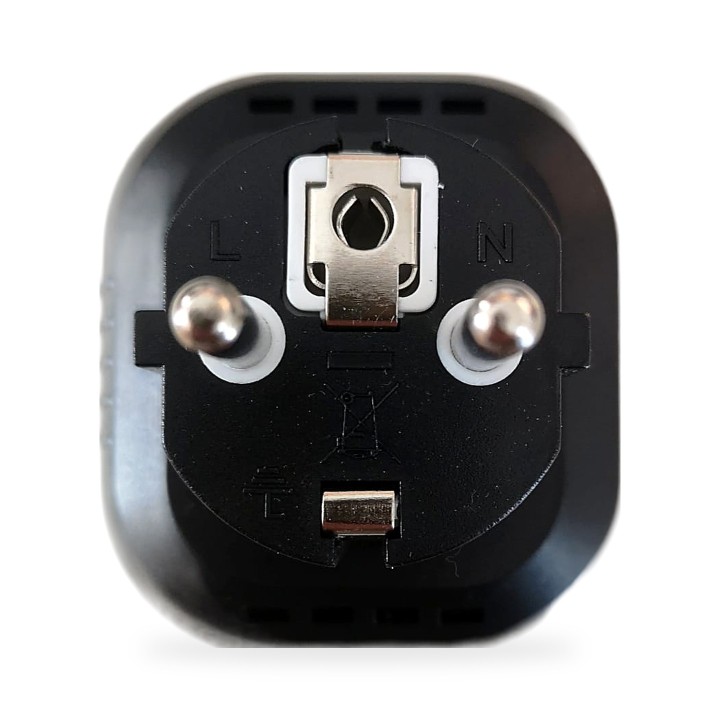

- Zástrčka: s ochranným kontaktem a otvorem pro kolík (typ E/F)
Obsah balení
- 1 zásuvkový tester ZPCT1806B
- Stručný návod (DE, CS, IT, EN)
Bezpečnostní pokyny
- Používejte pouze v zásuvkách se střídavým napětím 220–250 V.
- Nepoužívejte, je-li kryt nebo zástrčka poškozená. Neotevírejte.
- Používejte pouze v suchých vnitřních prostorách.
- Uchovávejte mimo dosah dětí.
Likvidace
Elektrospotřebiče nepatří do komunálního odpadu (symbol přeškrtnuté popelnice). Odevzdejte přístroj na sběrném místě pro elektroodpad.
Výrobce a dovozce
Značka: lqzpdqkj, typ ZPCT1806B. Dovozce: R. V. Eckert (Valeacell), Šmeralova 212, 742 58 Příbor, Česká republika, +420 704 140 211, info@valeacell.com
